제목[SERVER] Supermicro SSG-522B-ACR12H | 2U UP Storage Server (인텔제온6)2026-08-25 10:36
작성자 Level 10
첨부파일ssg-522b-acr12h.pdf (679.8KB)

[SERVER] Supermicro SSG-522B-ACR12H | 2U UP Storage Server (인텔제온6)

주요 응용 분야

범용 컴퓨팅

데이터 센터 엔터프라이즈 애플리케이션

iSCSI SAN

데이터베이스 처리 및 스토리지

기업용 데이터베이스

어플라이언스 최적화 스토리지 구성 요소


주요 특징

전면 및 후면 드라이브 베이에 Broadcom® SAS3916 기반 하드웨어 RAID 지원

Infineon TPM 9672를 통한 온보드 Trusted Platform Module 2.0 지원

최대 350W TDP의 Intel® Xeon® 6700/6500 시리즈 프로세서 탑재

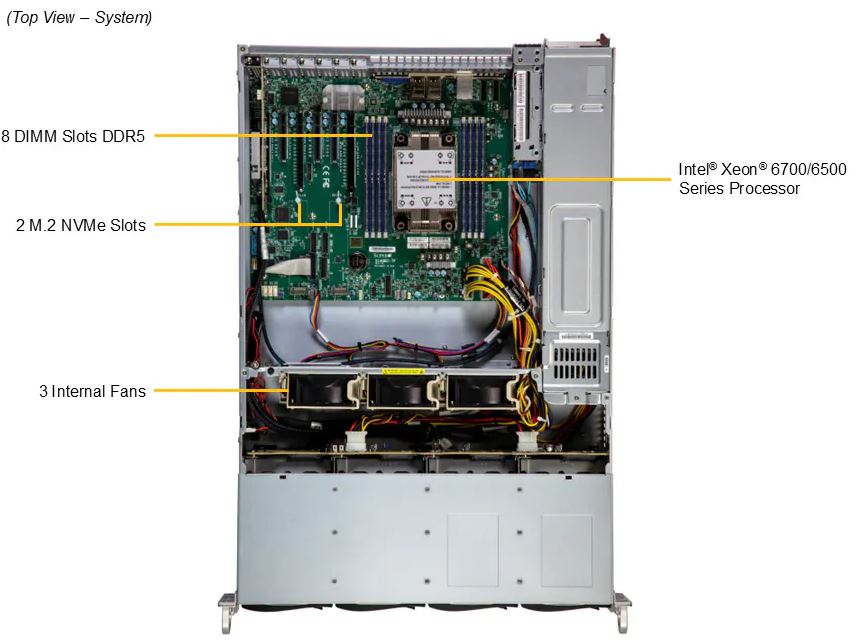

8개의 DIMM 슬롯(1DPC)에 최대 2TB DDR5-6400MT/s ECC Registered 메모리 지원

Intel® X550을 통한 온보드 10GbE 포트 2개 및 Aspeed AST2600을 통한 BMC용 GbE 포트 1개 지원

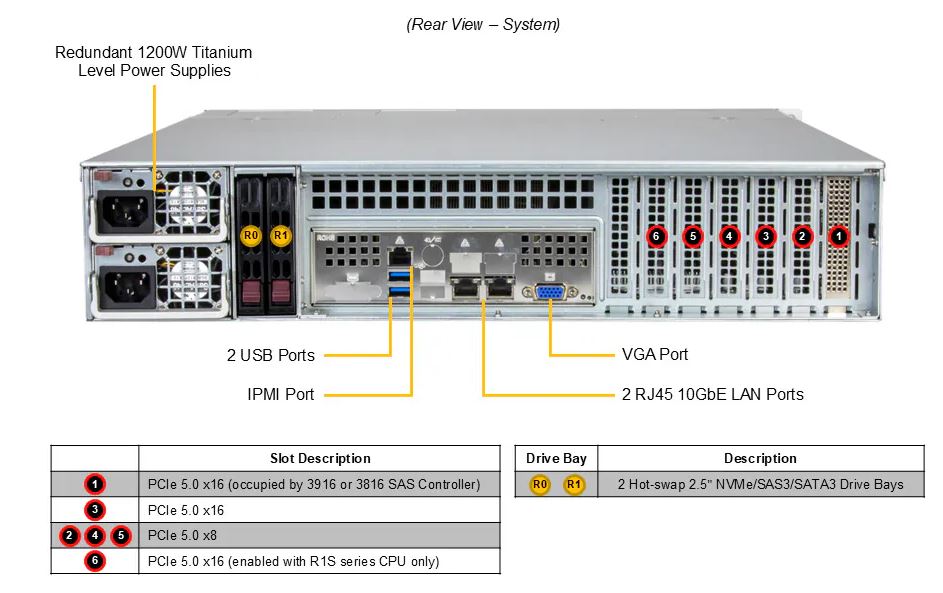

총 6개의 PCIe 슬롯: PCIe 5.0 x8 슬롯 3개 + PCIe 5.0 x16 슬롯 3개*

* 슬롯 1은 시스템의 기본 컨트롤러가 사용 중입니다.

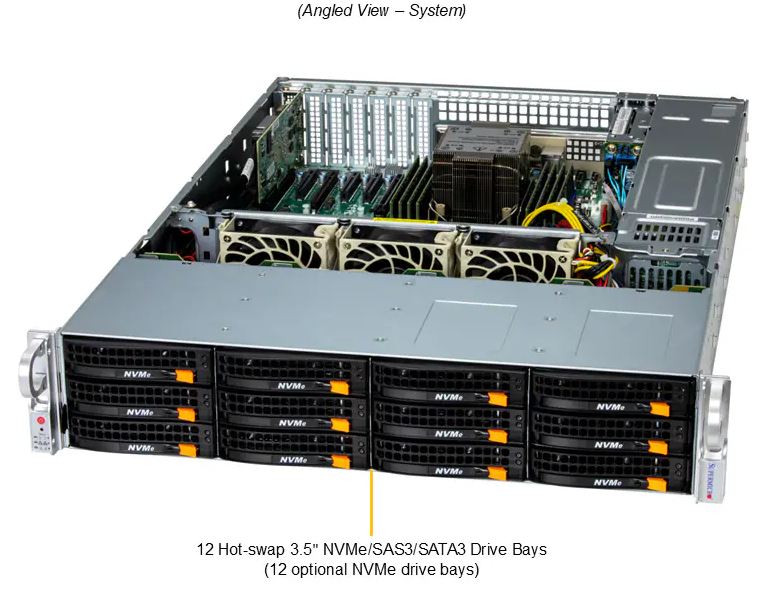

2U 올 하이브리드 핫스왑 지원 NVMe/SAS3/SATA3 전면(3.5" x 12) 및 후면(2.5" x 2) 드라이브 베이*

* 시스템 내 최대 12개의 NVMe 포트 지원

1200W 이중화 티타늄 레벨(96%) 핫플러그 전원 공급 장치







Product SKUs
SSG-522B-ACR12H
Motherboard
Super X14SBI-TF
Processor
CPU
Core Count
  • P-cores: Up to 86C/172T; Up to 336MB Cache
  • E-cores: Up to 144C/144T; Up to 108MB Cache
Note
  • Supports up to 350W TDP CPUs (Air Cooled)
System Memory
Memory
  • Slot Count: 8 DIMM slots/8 Channels
  • Max Memory (1DPC): Up to 2TB 6400MT/s ECC DDR5 RDIMM
  • View Memory Options
Memory Voltage
  • 1.1V
On-Board Devices
SATA
  • 4 x SlimSAS
SAS
  • SAS (12Gbps) via Broadcom® 3916; RAID 0/1/5/6/10/50/60 support
NVMe
Network Connectivity
Input / Output
LAN
  • 2 RJ45 10 GbE LAN ports (Intel® X550)
  • 1 RJ45 1 GbE Dedicated BMC LAN port (IPMI shared on LAN port 1)
USB
  • 2 USB 3.2 Gen1 ports (Header)
  • 2 USB 3.2 Gen1 ports (Rear)
Video
  • 1 VGA port (Rear)
Serial
  • 1 COM port (header)
TPM
  • 1 TPM header
System BIOS
BIOS Type
  • AMI 64MB UEFI
BIOS Features
  • ACPI 6.5
  • SMBIOS 3.7 or later
  • UEFI 2.9
Management
Software
Power configurations
  • ACPI/APM Power Management
Security
Hardware
  • Trusted Platform Module (TPM) 2.0
  • Silicon Root of Trust (RoT) – NIST 800-193 Compliant
Features
  • Cryptographically Signed Firmware
  • Secure Boot
  • Secure Firmware Updates
  • Automatic Firmware Recovery
  • System Lockdown
  • Runtime BMC Protections
  • Supply Chain Security: Remote Attestation
PC Health Monitoring
CPU
  • 8 Phase-switching voltage regulator
  • Monitors for CPU Cores, Chipset Voltages, Memory
Fan
  • Fans with tachometer monitoring
  • Pulse Width Modulated (PWM) fan connectors
  • Status monitor for speed control
Temperature
  • CPU thermal trip support, Monitoring for CPU and chassis environment, PECI
Certifications
Operating Systems
Chassis
Form Factor
  • 2U Rackmount
Model
  • CSE-826BTS-R1K23LPBP2
Dimensions and Weight
Height
  • 3.5" (89 mm)
Width
  • 17.2" (437 mm)
Depth
  • 25.6" (650 mm)
Package
  • 11.5" (H) x 26.5" (W) x 34" (D)
Weight
  • Gross Weight: 58 lbs (26.3 kg)
  • Net Weight: 34 lbs (15.4 kg)
Available Color
  • Black
Front Panel
Buttons
  • Power On/Off
  • System Reset
LED
  • Device Activity
  • LAN 1 Activity
  • LAN 2 Activity
  • Power Failure LED
  • Power status
  • System information
Expansion Slots
PCI-Express (PCIe) Configuration
  • Default
    • 3 PCIe 5.0 x16 (in x16) LP slots
    • 3 PCIe 5.0 x8 (in x8) LP slots
  • View AOC Options
Drive Bays / Storage
Drive Bays Configuration
  • Default: Total 14 bays
    • 12 front hot-swap 3.5" NVMe*/SAS/SATA drive bays
    • 2 rear hot-swap 2.5" NVMe*/SAS/SATA drive bays
  • (*NVMe support may require additional storage controller and/or cables, please see the optional parts list for details)
  • View NVMe Options
  • View Drive Options
M.2
System Cooling
Fans
  • Up to 3 Heavy Duty PWM 80x80x38mm Fan(s)
Air Shroud
  • 1 Air Shroud
Power Supply
2x 1200W Redundant (1 + 1) Titanium Level (96%) Hot-plug power supplies
Dimension (WxHxL)76 x 40 x 336 mm
Input1000W: 100-127Vac
1000W: 100-127Vac / 50-60Hz
1200W: 200-240Vac
1200W: 200-240Vac / 50-60Hz
1200W: 200-240Vdc / 50-60Hz (for CCC only)
+12VMax: 83A / Min: 0A (100Vac-127Vac)
Max: 100A / Min: 0A (200Vac-240Vac)
Max: 100A / Min: 0A (200Vdc-240Vdc)
5V SBMax: 4A / Min: 0A
Output TypeBackplanes (gold finger)
Operating Environment
RoHS
  • RoHS Compliant
Environmental Spec.
  • Operating Temperature: 10°C to 35°C (50°F to 95°F)
  • Non-operating Temperature: -40°C to 70°C (-40°F to 158°F)
  • Operating Relative Humidity: 8% to 90% (non-condensing)
  • Non-operating Relative Humidity: 5% to 95% (non-condensing)


상호SUPER MICRO COMPUTER. INC.
기기명칭Server
모델명SSG-522B-ACR12H
파생모델명SSG-522B-ACR12L
826-R12X14
인증번호R-R-S2M-522B-ACR12H
제조자SUPER MICRO COMPUTER. INC.
제조국가미국,네델란드,대만
인증연월일2026-06-26
